Atuador Linear Welact 4, W 4M, W 4P, W 4PM, W4EH, W4PFMH, W4PPLC

Atuador compacto projetado para mover cargas baixas e médias, apropriada para o trabalho em ambientes fechados ou ao ar livre. O movimento é gerado por um parafuso acme, robusto e confiável.
Os atuadores Welact  4 e 4M de 125kg como o Welact  4P de 400 kg devido suas características construtivas não precisa de freio para manter a carga.
Tem uma embreagem interna que é ativada na hora de atingir a carga pré-determinada pelo fabricante. Este atuador é intercambiável, pneumático ou hidráulico, em aplicações intermitentes.
Também, ao contrário de outras famílias, a família W4 possui haste com anti-giro e o W4M possui também a detecção da posição da haste com sensores indutivos (sensor de proximidade tipo Reed Switch Cód.: SME-8-K-LED-24), F fim de curso elétrico interno, H-Encoder com efeito hall AyB e o PLC para conexão remota.

Para os atuadores Welact 4, 4P, 4 M, 4F, 4 H 4 EH e 4PLC têm disponíveis diversos controles de acordo com a necessidade
Todos os modelos de Controles Plásticos.
Controles de Aluminio:
SCAS-W210-12/24: Controle de atuadores simples para famílias W4 y W4P
SCACR-W210-12/24: Controle de atuadores com controle remoto sem fio para famílias W4-4P
SCACD-W2/10: Controle de atuadores com controle remoto para famílias W4-4P
SCACDEH-W2/10: Controle de atuadores com controle remoto EH para famílias W4-4P
SPA-W210-12/24 Sistema de potência de atuadores para as versões M, H, PLC.
SCAPLC-W4-1/224- Controle de atuadores com fio para PLC.
Todos os modelos de caixas de controle têm proteção térmica para evitar sobrecarga.

1) Aaplicável para 12 e 24 VDC.
2) Disponível em cursos de 50,8-101.6-203.2-304.8 457.20, 609,60, 800.1, 1000mm
3) Força Max. Welact 4 125 kg Welact 4P 300 y 400 kg
4) isento de manutenção.

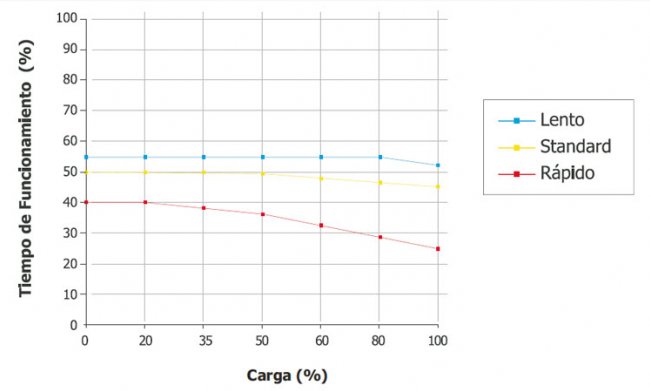

5) funcionamento a 25% da carga máxima
6) cinco velocidades disponíveis.
7) Versões EH somente nas velocidades de 5 e 9 mm
8) Haste de aço inox.
9) fuso tipo acme
10) Protegido para trabalho ao ar livre:
11) Com haste anti-giro.
12) Versões M com sensores indutivos (sensor de proximidade tipo Reed Switch Cód.: SME-8-K-LED-24), F fim de curso elétrico interno, H-Encoder com efeito hall AyB e o PLC para conexão remota.
13) com sistema interno para proteção de sobrecargas.

1) Aplicações com cargas medias.
2) Aplicações industriais leves e domésticas.
3) Automatização de procesos.

1) Proteção térmica para 12VCC (standard, rápido e extra rápido): Polyswitch 15 amp.
Proteção térmica para 12VCC -(lento): Polyswitch 4 amp.
Proteção térmica para 24VDC-(Estándar, rápido y extra rápido): Polyswitch 7 amp.
Proteção térmica para 24VDC-(lento): Polyswitch 2 amp.
2) Fim de curso: Sim, interno fixo, ajustáveis externos, versão M, versões EH com eletrônica
3) Rosca: acme.Intervalos de temperatura: - 26 a 65 °
4) Carcaça externa: alumínio.
5) Proteção contra o meio ambiente: IRAM 2444/82. IP 65

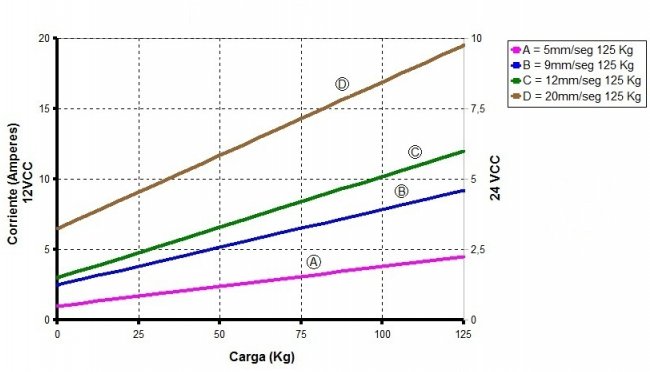

6) Teste realizado: Proteção às 96 horas de névoa salinaSecção e o diâmetro dos cabos: 2.6 mm2 ou 1,8 mm (ver gráfico para essa finalidade)
7) Conectores: opcionais (consulte a seção para essa finalidade)
8) Sistema de montagem: Em forma de U ou similar.
9) Torque de arranque/parada: sem torque.
10) Carga estática: 800 kg. Para todos os modelos.

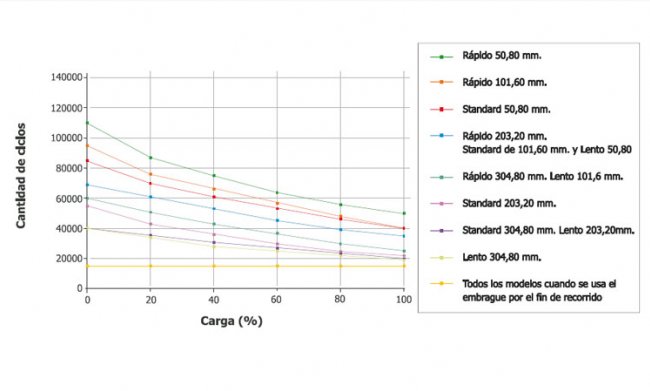

11) Vida útil: de acordo com modelos.
12) Tamanho da embalagem: comprimento: 575mm; Largura: 160mm; Altura: 90m

WELACT-40-2-IGS-STEP-SOLID.

WELACT-4-4-IGS-STEP-SOLID.

WELACT-4-6-IGS-STEP-SOLID.

WELACT-4-8-IGS-STEP-SOLID.

WELACT-4-12-IGS-STEP-SOLID.

WELACT-4-18-IGS-STEP-SOLID.

WELACT-4-24-IGS-STEP-SOLID.

WELACT-4-315-IGS-STEP-SOLID.

WELACT-4-1000-IGS-STEP-SOLID.
