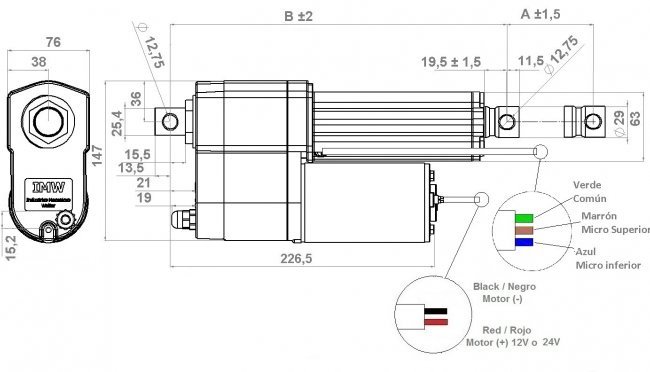

Atuador Linear Welact 400F e 400F PLC

Este atuador tem a possibilidade, associando-o ao controle correspondente, de retroalimentação da posição em que se encontra o pistão com a utilização de um display previsto pelo controle.

O atuador tem a possibilidade de múltiplos pontos de detecção se integrado a um sistema de controle programável. Welact 400 está disponível em 100-125-250 500 e 650kg de carga.
Os supracitados são análogos à família Welact 10.
Possui antigiro no pistão e tem as opções F com fins de carreira internos ou M magnético com Reed Switch externo (sensor de proximidade tipo Reed Switch Cód. SME-8-K-LED-24) e a opção PLC que envia o sinal de micros internos de forma remota.

Foram desenhados dois controles específicos para o Welact 400 cujas denominações são:
SCARES W400-12/24 Sistema de Controle de Atuadores com Retroalimentação Eletrônica Simples para W400.
SCAREP W100-12/24 Sistema de Controle de Atuadores com Retroalimentação Eletrônica Precisa para W400.
SCARESP W300-12/24 Sistema de Controle de Atuadores com Retroalimentação Eletrônica Simples com Botão para W400.
A diferença entre os dois primeiros é a precisão do posicionamento. Os mesmos permitem, mediante um display, visualizar a posição (em milímetros) do pistão.

1) Totalmente isolado das inclemências climáticas, apto para trabalhar tanto em interiores como em exteriores. (IP 65);
2) Não requer manutenção;
3) Porcentagem de funcionamento: 25% à carga máxima;

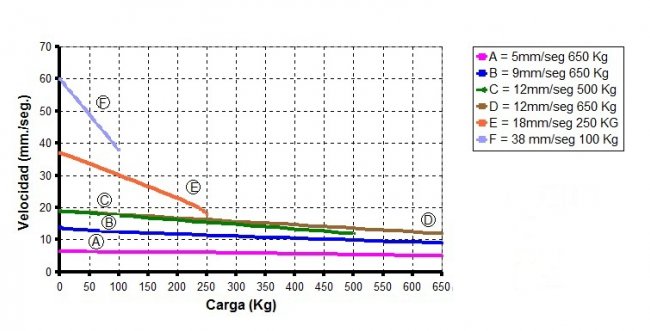

4) Cinco velocidades disponíveis;
5) Pistão de aço inoxidável;
6) Parafuso trapezoidal recirculante;
7) Sistema de retroalimentação eletrônica;
8) Todos os modelos 400 têm haste com antigiro;

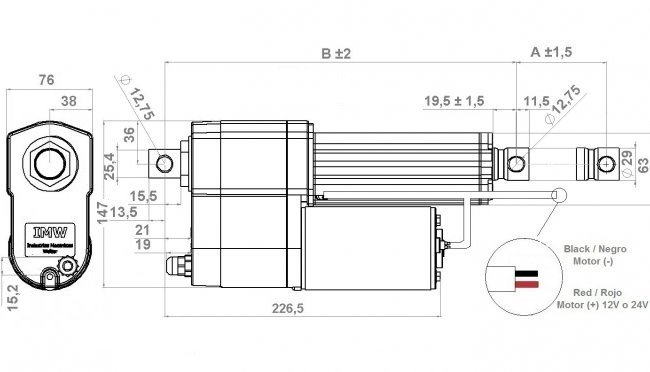

9) W400F têm fins de carreira internos;

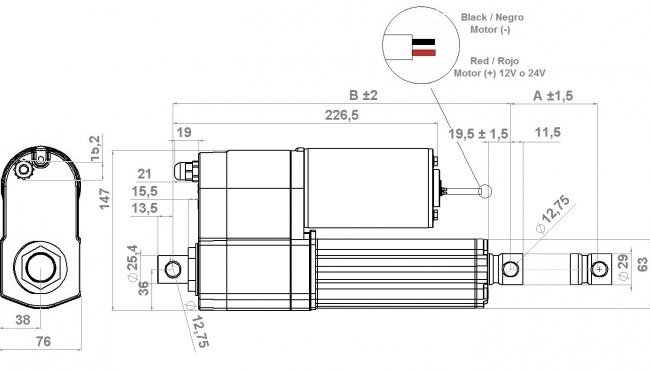

10) W400M tem um magnético que serve de Reed Switch (sensor de proximidade tipo Reed Switch Cód. SME-8-K-LED-24);
11) W400F PLC tem a opção de enviar o sinal dos sensores de forma remota.

1) Todo tipo de automatizações onde é importante a posición para realizar algum tipo de controle na haste, velocidade ou força.

Entrada: 12 e 24 vcc;
Comprimento de trabalho: 50.8-101.6-203.2-304.80-457.20 e 609.6 mm;
Capacidades de Carga: 100-125- 250-500 e 650 kg;
Porcentagem do tempo de trabalho: 25% à carga máxima;
Proteção no Motor: Sem proteção no motor (nossas caixas de controle possuem a proteção como standard);
Proteção Térmica para 12vcc - (Standard, rápido e extrarápido): Polyswitch 15 amp;
Proteção Térmica para 12vcc - (Lento): Polyswitch  4 amp;
Proteção Térmica para 24vcc - (Standard, rápido e extrarápido): Polyswitch 7 amp;
Proteção Térmica para 24vcc - (Lento): Polyswitch  2 amp;
Limites de carreira: Não, opcional sensores no exterior do equipamento;
Rosca: trapezoidal;
Classificação de temperatura: -26 a 65°C;
Carcaça exterior: Alumínio;
Proteção contra o meio ambiente: IRAM 2444/82. IP 65;
Ensaio realizado: proteção à 96 hs de névoa salina;
Secção e diâmetro dos cabos: 2.6 mm2 e 1,8 mm (ver gráfico);
Fins de carreira: Sim, internos, externos - modelo M;
Conectores: Opcionais (ver seção);
Montagem: Em forma de U ou similar;
Torque de arranque/parada: Não;
Carga Estática: 1500 kg. Para todos os modelos;

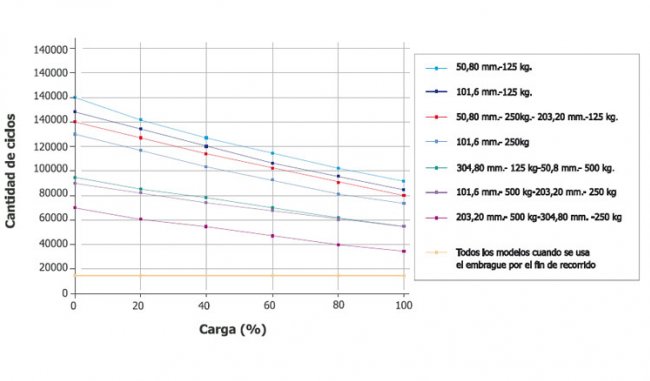

Vida Útil: Segundo modelos;
Medida da Caixa de Embalagem: Comprimento: 575mm; Largura: 160mm; Altura: 90mm

WELACT-400-2-IGS-STEP-SOLID.

WELACT-400-4-IGS-STEP-SOLID.

WELACT-400-8-IGS-STEP-SOLID.

WELACT-400-12-IGS-STEP-SOLID.

WELACT-400-18-IGS-STEP-SOLID.

WELACT-400-24-IGS-STEP-SOLID.

WELACT-400-315-IGS-STEP-SOLID.
