Atuador Linear Welact L1
Compacto, para cargas leves e médias.
Atuador desenhado para trabalhar em local pequeno sem sacrificar potência nem confiança. Pode também trabalhar tanto em interiores como em exteriores, com vibrações, em ambientes quimicamente hostis e um limite de temperatura de 95ºC
Disponíveis em 12-25-50 e 75kg de força. Em 12 e 24 volts. Percursos até 152.4 mm
Geral
A amplia gama de força vs. percursos fazem os Welact L1 uma opção simples e confiável.
Este atuador é permutável com o pneumático ou hidráulico para usos intermitentes. Este atuador mantem a repetição independentemente da temperatura do ambiente, umidade, etc. Pode trabalhar sem a necessidade de ajustes ou desgastes.
O Welact L1, está desenhado para aplicações intermitentes onde é preciso posicionamentos, ajustes etc. Os atuadores Welact 1 estão disponíveis em quatro níveis de força 12-25-50 e 75kg. com 5 comprimentos de percursos, também estão disponíveis em 12 e 24 vcc.
O Welact L1 tem algumas vantagens a respeito do Welact S1, como a quantidade de ciclos de trabalho, desenho mais robusto para trabalhos com vibrações, ambientes quimicamente agressivos, podendo trabalhar também em um nível de temperaturas maior, desde -26ºC até 95ºC.
Controle
Para os Atuadores Welact L1 temos disponíveis três controles de acordo à necessidade dos clientes.
SCAS-W1-12/24: Quando o controle e a potência estão conduzidos na mesma caixa.
SCACD-W1-12/24: Utilizado quando a distância entre o controle e o atuador são consideráveis.
SCACR-W1-12/24: Sistema de controle com controle wireless.
Nossos equipamentos precisam de uma mínima instalação elétrica e mecânica eliminando a necessidade de manutenções periódicas.
Recursos
Características:
1) Limites de percurso internos que permitem que o equipamento detenha-se nos extremos, trocando a polaridade, mudará o sentido do pistão.

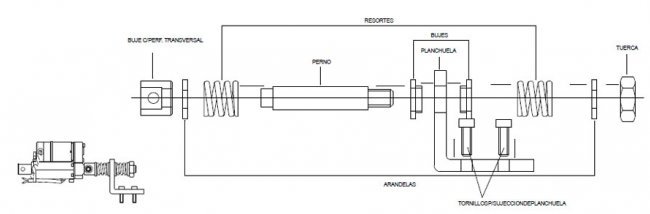

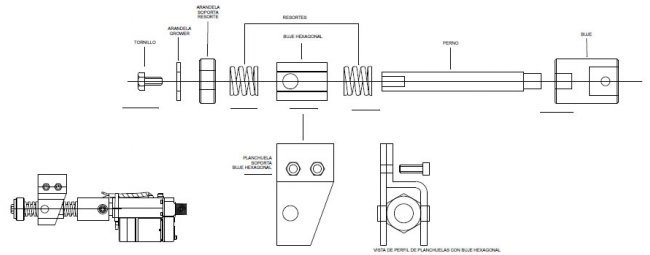

2) Tipo de montagem: Em forma de U ou similar com a colocação de pino.
3) A máxima força disponível é 75 kg.
4) Estrutura exterior em alumínio, selado para trabalhos no exterior.
Aplicações Típicas:
1) Movimentos de pequenos percursos.
2) Fornos industriais.
3) Mesas vibratórias.
4) Ajuste de antenas parabólicas pequenas.
Especificações Gerais:
Voltagem: 12 y 24 vcc.
Comprimento do Percurso: 25.4--50.8-101.6-152.4mm
Capacidade de Carga: 12-25-50 e 75 kg.
Nota: Atuadores com 75 kg têm 75 kg para empurrar e 50 kg para puxar.

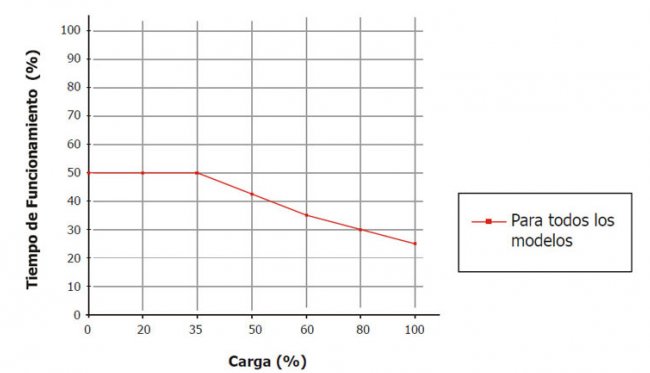

Porcentagem do tempo de trabalho: 25% à máxima carga. Exceto para 75kg têm 15% à máxima carga.
Tempo de trabalho: 25% á máxima carga.
Proteção do Motor: Com proteção no atuador.
Limites de Percurso: Fixos nos extremos, ajustável no exterior, opcional.
Parafuso: trapezoidal.
Rangos de temperatura: -26 a 95 °C.
Carcaça Exterior: Alumínio, com proteção epóxi.
Proteção contra o meio ambiente: IRAM 2444/82. IP 65
Ensaio realizado: Proteção a 96 hs de neblina salina.
Secção e Diâmetro de Cabos: 1 mm2 y Ø 1,1 mm
Tomada Elétrica: Opcionais. (ver seção específica)
Montagem: Em forma de U ou similar.
Torque de arranque/parada: 23 kg.cm.
Carga Estática: 150 kg.

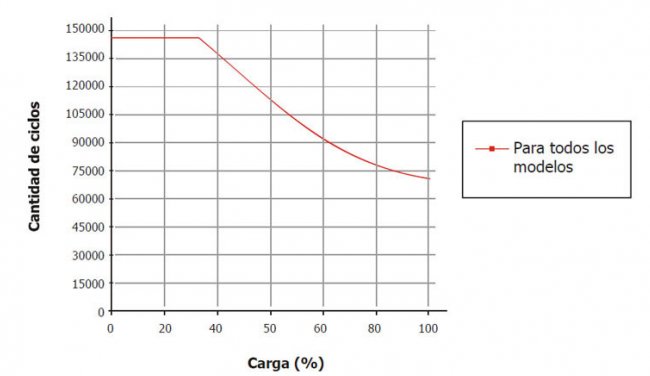

Vida útil Larga Vida: 145.000 ciclos
Medida da Caixa de Embalagem: Comprimento: 295mm; Largura: 105mm; Altura: 60mm

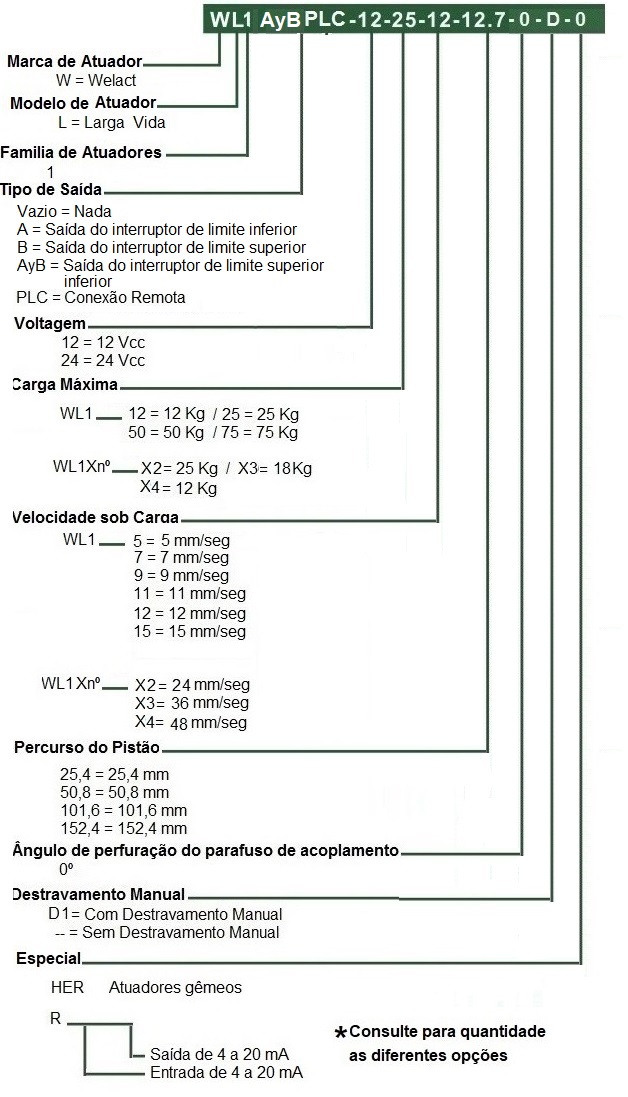

Família
Welact 1
| Comprimento de Percurso (mm) | Voltagem | Capacidade de Carga 12 Kg | Capacidade de Carga 25 Kg | Capacidade de Carga 25 Kg | Peso do Equipamento (Kg) |
|---|---|---|---|---|---|
| 25,4 | 12 | WL1 - 12 - 12 - 9 - 25.4 | WL1 - 12 - 25 - 12- 25.4 | WL1 - 12 - 25 - 9 - 25.4 | 0.794 |
| 25,4 | 24 | WL1 - 24 - 25 - 15 - 25.4 | WL1 - 24 - 25 - 11 - 25.4 | 0.794 | |
| 50,8 | 12 | WL1 - 12 - 12 - 9 - 50,8 | WL1 - 12 - 25 - 12- 50.8 | WL1 - 12 - 25 - 9 - 50.8 | 0.858 |
| 50,8 | 24 | WL1 - 24 - 25 - 15 - 50.8 | WL1 - 12 - 25 - 11 - 50.8 | 0.858 | |
| 101,6 | 12 | WL1 - 12 - 12 - 9 - 101,6 | WL1 -12- 25 - 12- 101.6 | WL1 -12- 25 - 9 - 101.6 | 0.986 |
| 101,6 | 24 | WL1- 24 - 25 - 15- 101.6 | WL1 -12- 25 - 11 - 101.6 | 0.986 | |
| 152,4 | 12 | WL1 - 12 - 12 - 9 - 152,4 | WL1 -12 - 25 - 12- 152.4 | WL1 -12 - 25 - 9 - 152.4 | 1.114 |
| 152,4 | 24 | WL1-24 - 25 - 15- 152.4 | WL1 -12 - 25 - 11 - 152.4 | 1.114 |
