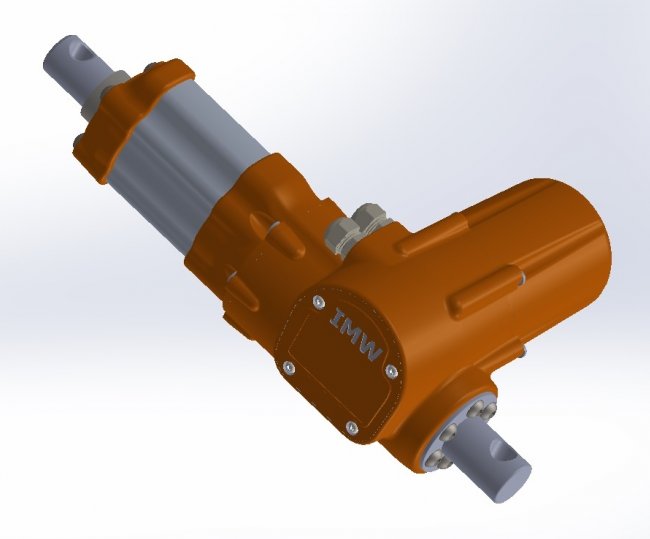

Atuador Welact 6 Linea Agricola Industrial Vial
A linha mais versátil de atuadores lineares, tanto em ambientes internos quanto externos, e com alta disponibilidade em suas diferentes configurações nos componentes eletrônicos internos
e externos, oferece amplas opções em seu funcionamento.
Essas novas famílias Welact 6F-Welact 6FPLC-Welact 6H-Welact 6EH-Welact 6M-Welact 600-Welact 6RS de atuadores elétricos
lineares para uso agrícola, industrial ou rodoviário foram projetadas para necessidades de baixo ruído, alta resistência e compressão à tração de (1200 kg), alto nível de proteção contra o
meio ambiente IP 68, proteção contra agentes químicos (hidrocarbonetos, fertilizantes), alta variedade de cursos desde 50 mm até 1000 mm., Força até 1000 kg. Com um ciclo de trabalho
de 10%, eles podem ser encomendados com finais de curso elétrico W6F, com potenciômetro W600, encoderde efeito Hall A e B W6H, saída de Reed Switch W6RS, anti-rotação da haste,
pistão magnético W6M, detecção de efeito Hall W6EH. Eles também têm várias configurações eletrônicas. Carcaça exterior construída em plástico de alta resistência.
Geral
Características gerais
Tensão: Motor de 12/24 VCC com ímãs permanentes.
Curso do pistão: 50-100-150-200-250-300-400-500-600-800-1000 mm
Força de compressão / tração: até 1000 kg em ambas as direções.

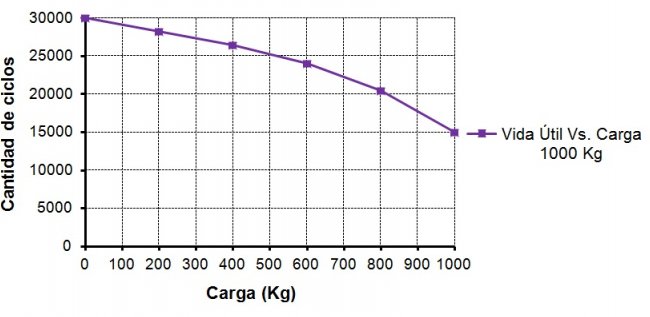

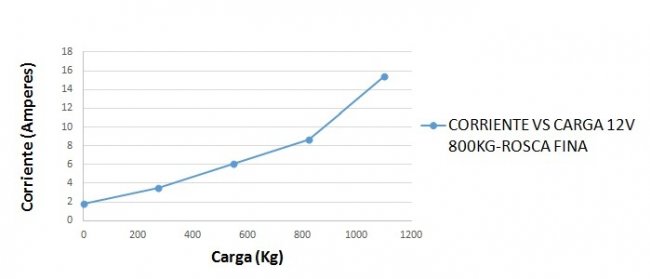

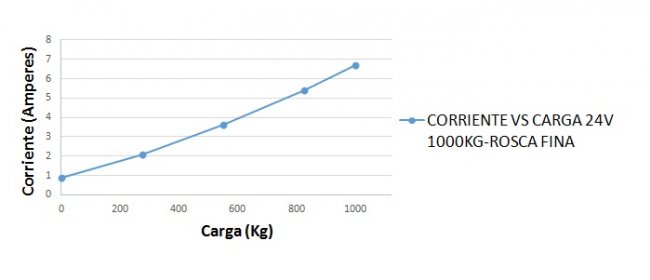

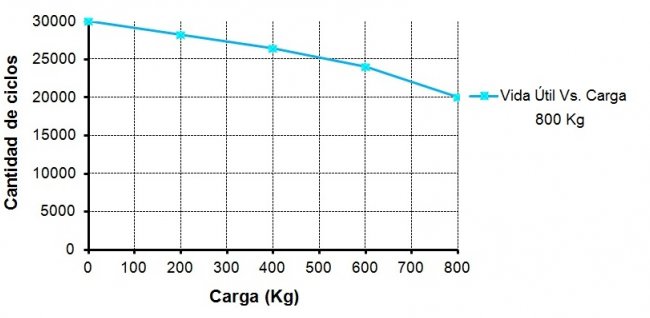

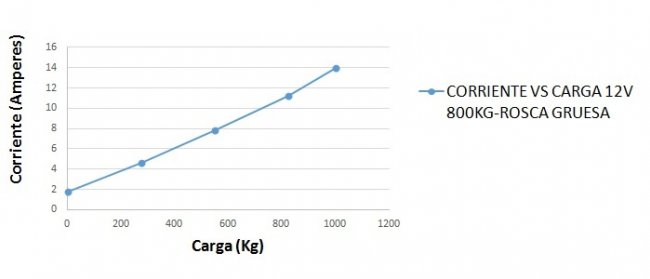

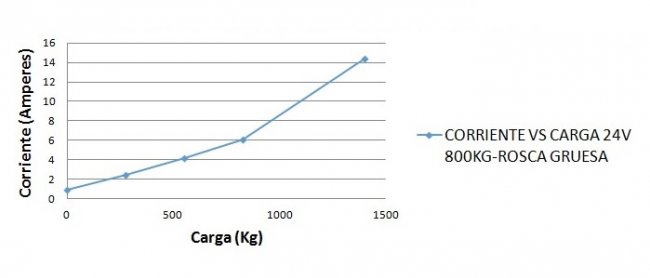

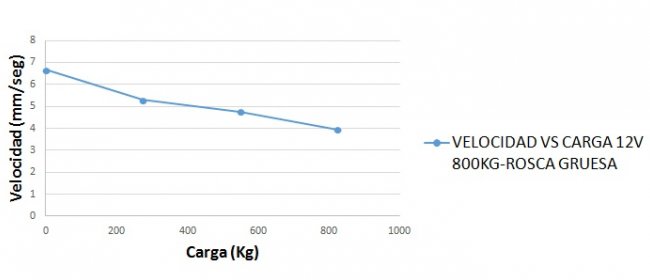

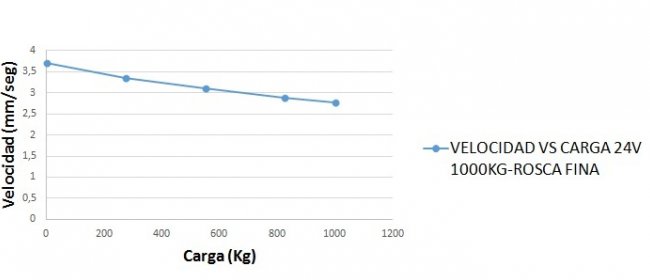

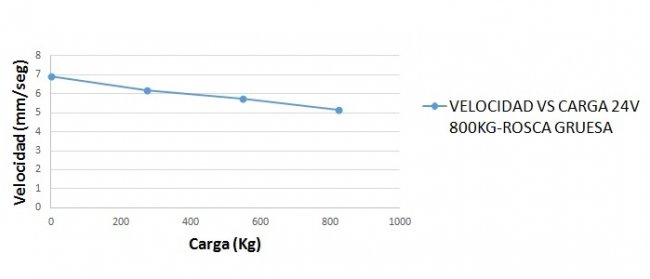

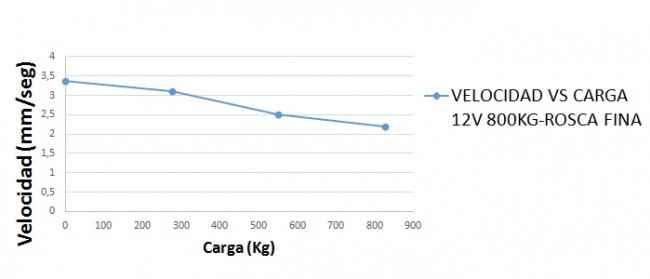

Velocidades: 3 e 6 mm / seg.
Pistão de aço inoxidável com um haste de diámetro de 29 mm com opção de ranhura central para melhor adaptação às
necessidades.Proteção contra o meio ambiente: IPX4 e IP 68. Desenho e construção: Robusto, elegante e confiável.
Cor: preto RAL 9005 ..
Opções de componentes eletrônicos: consulte anexo para esse fim.
Soquetes externos: aço com proteção de zinco branco.Nível de som: 44 dB Máximo (sem carga).
Temperatura de trabalho: -5ºC-45ºC

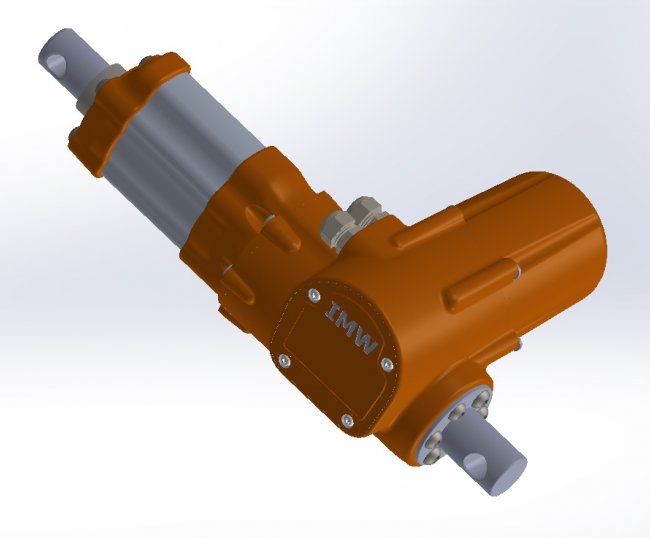

Saída traseira a 0 e 90º

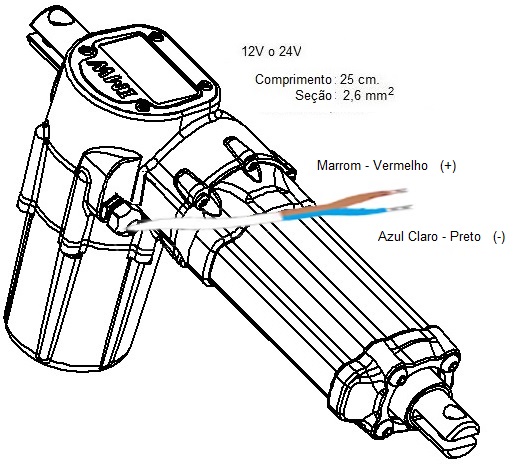

Comprimento do cabo: 400 mm.
Ciclo de trabalho: 10% , 2 minutos contínuos e 20 minutos parados na carga máxima.
Caixa de embalagem Medida: Comprimento: 590mm, Largura: 170mm, Altura: 95mm.
Recursos

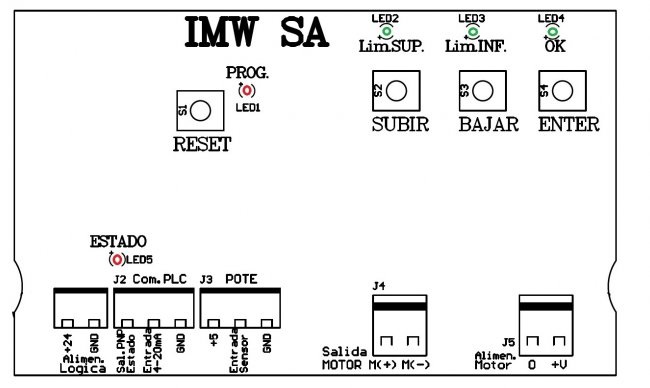

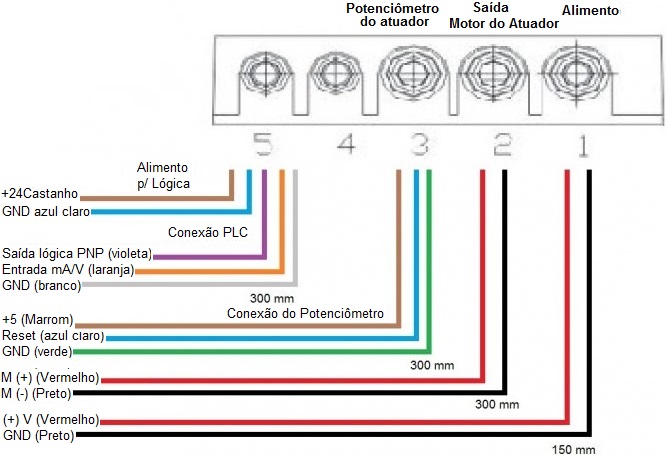

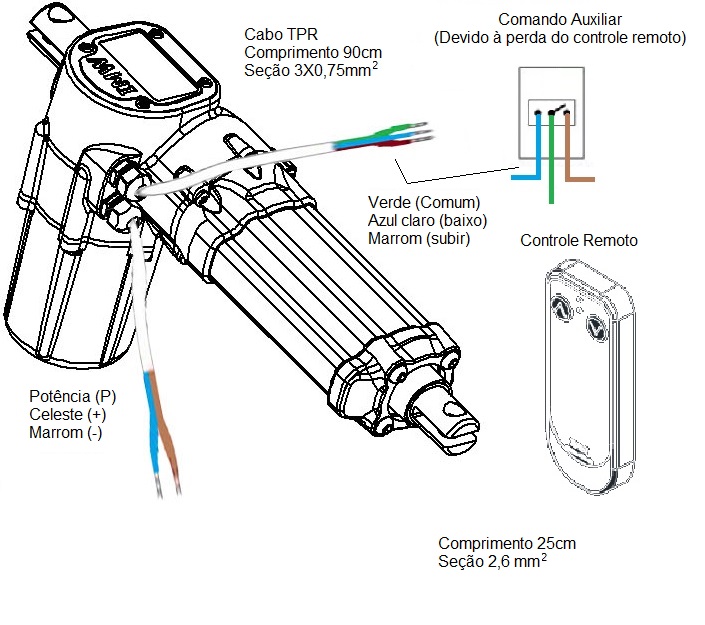

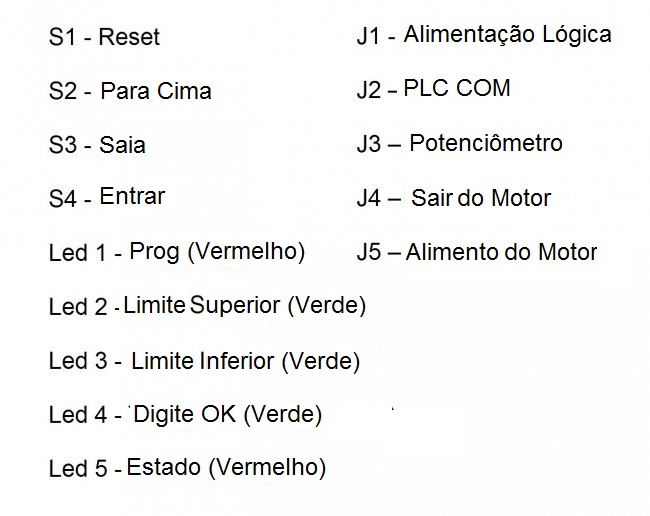

Opções elétricas e comunicação:

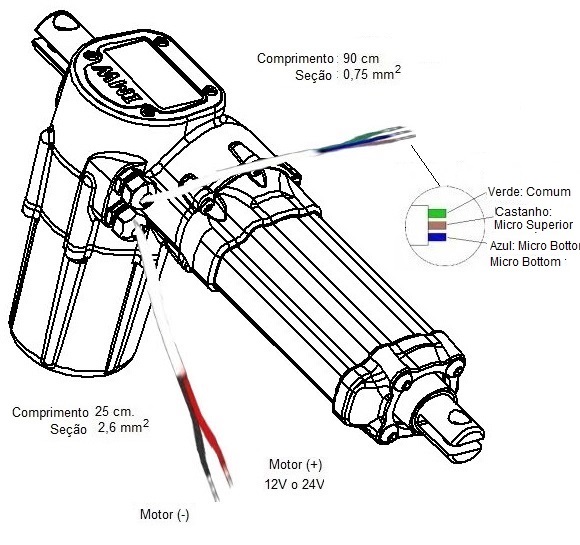

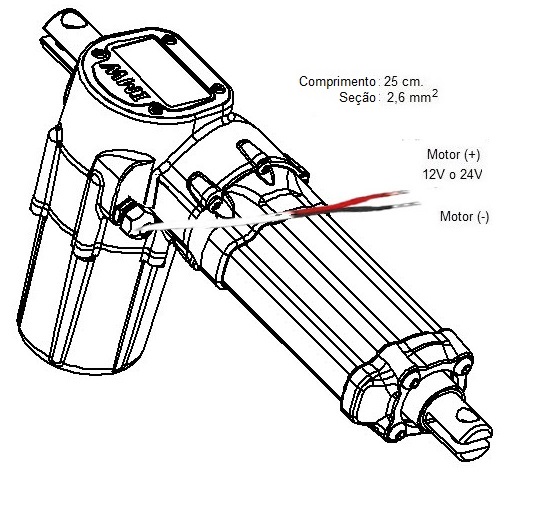

A - Fim curso elétricofixo nas extremidades, W6FB.

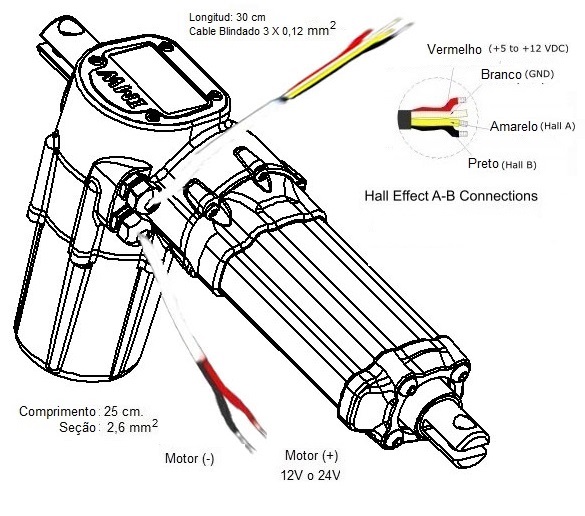

B - Encoder de efeito Hall A e B interno, W6HB.
C-EH W6EHB Corte por pico de corrente.

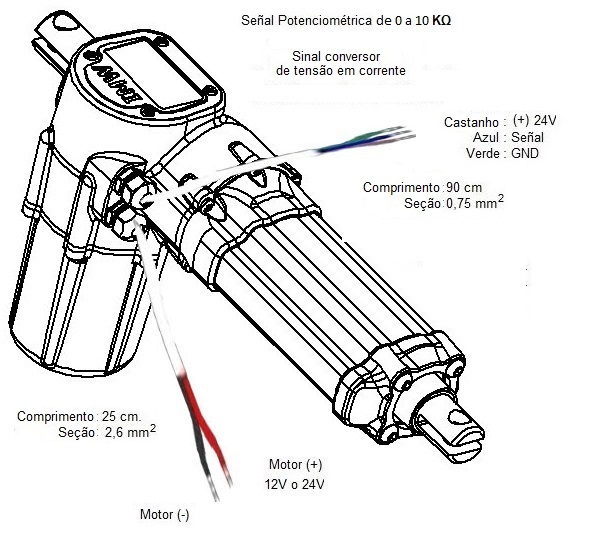

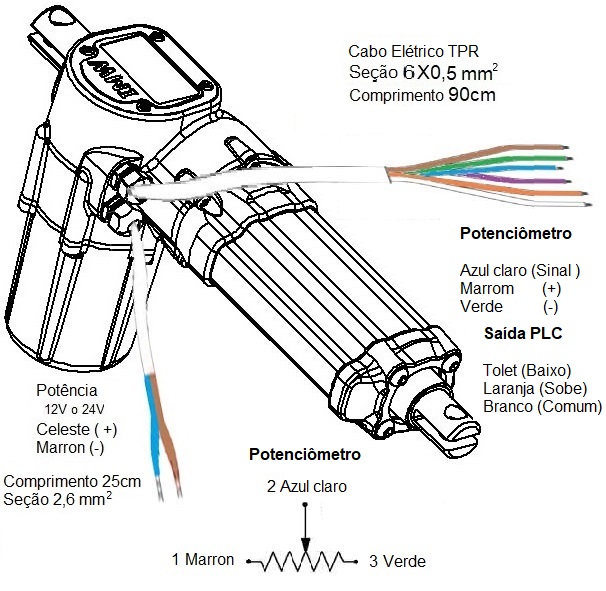

D - Potenciômetro de 10 Khoms W600B (saída 0-10V).

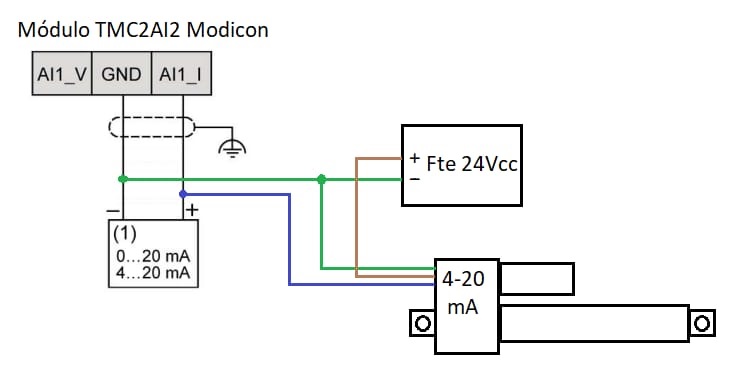

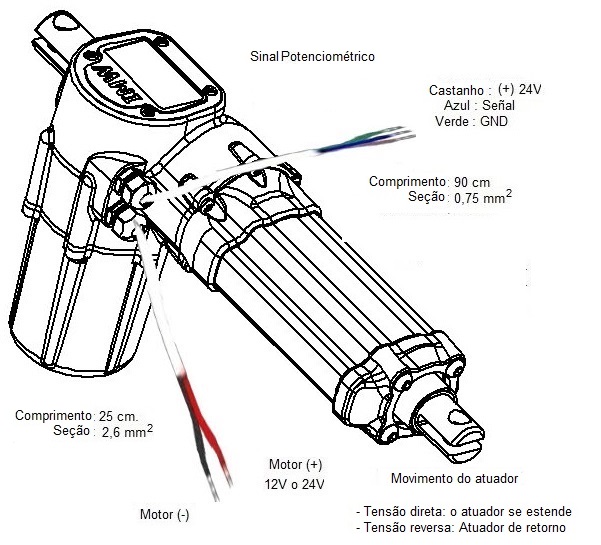

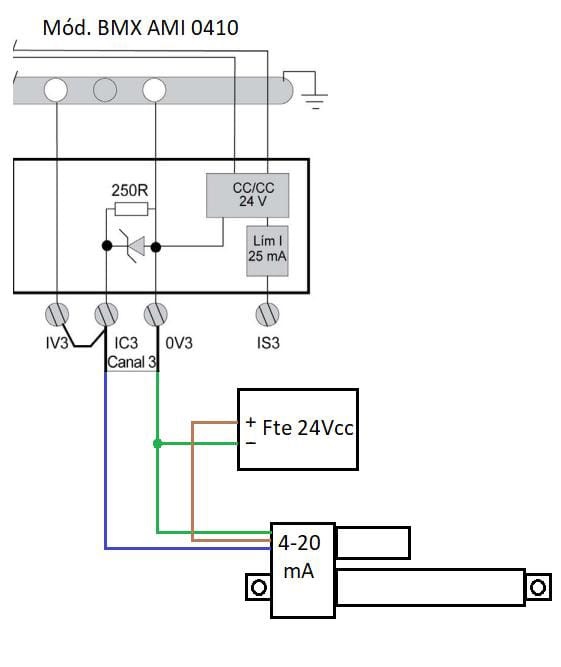

E-Potenciômetro de 10 Khoms W600B S4-20 (Saída 4-20mA).
F - Potenciômetro de 10 Khoms W600B E4-20 (Entrada 4-20mA).
G - Saída Reed Switch, W6RS8B. (8 pulsos por volta do parafuso principal).

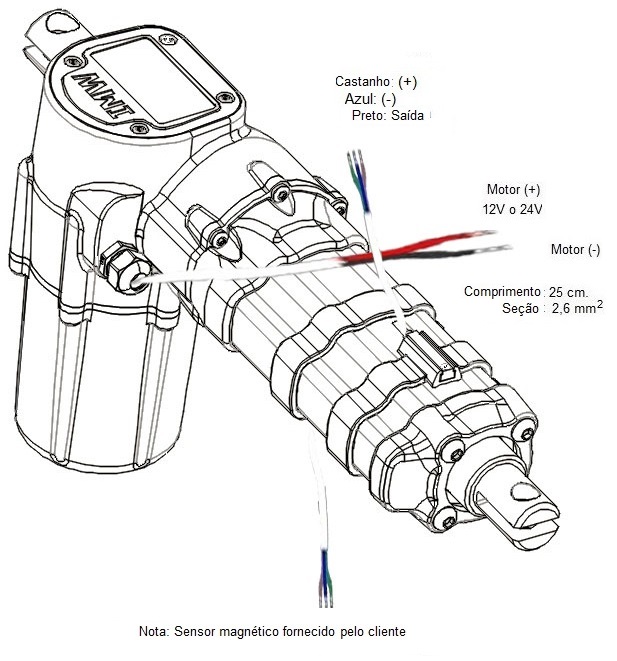

H - Pistão Magnético para Reed Switch Externa, W6MB
Família

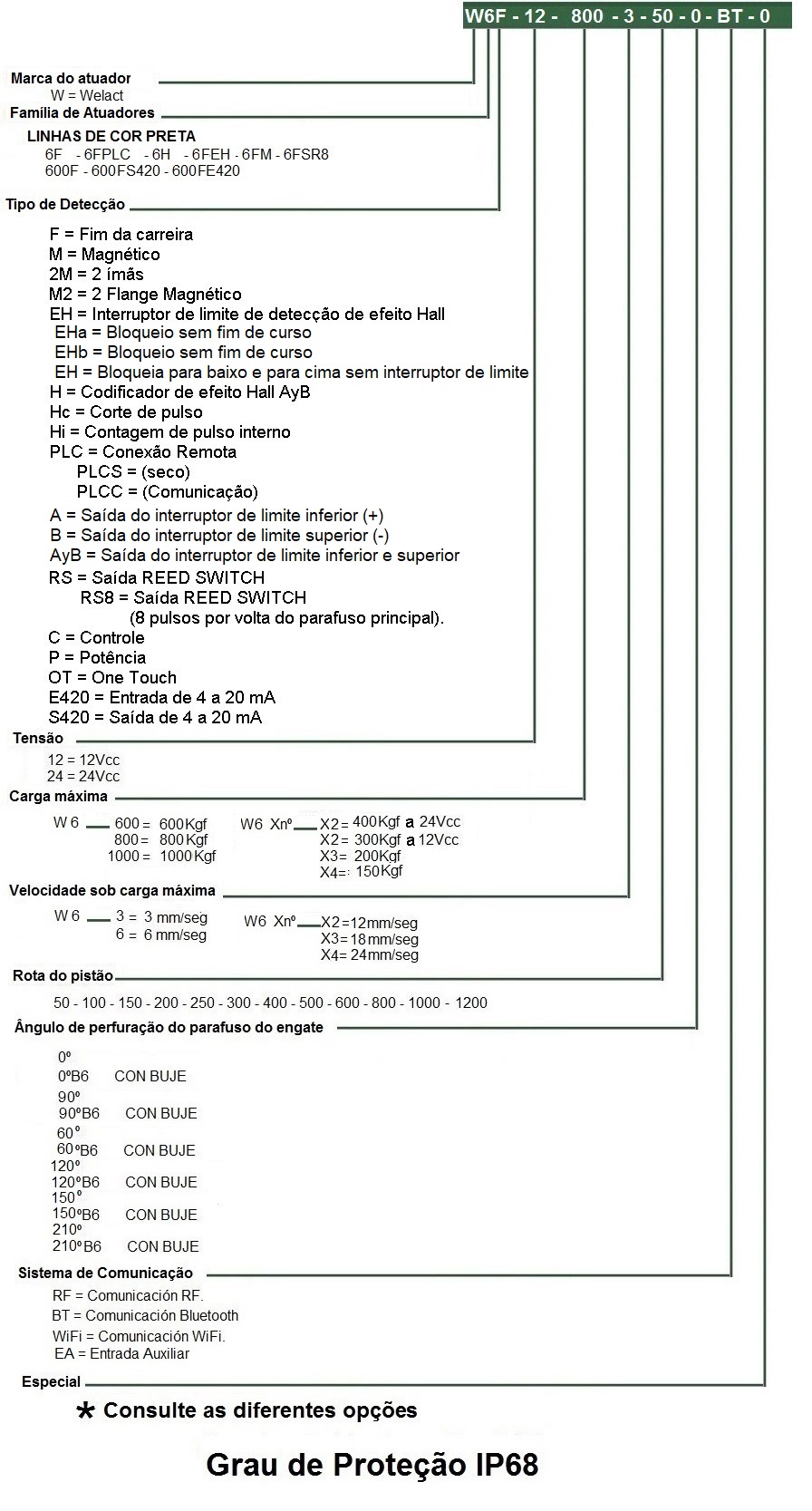

Velocidade Rápida do Welact 6F
| Comprimento do curso (mm) | Voltagem | Rápido | Peso do Equipamento (Kg) |
|---|---|---|---|
| 50 | 12 | W6F-12-800-6-50 | 2.85 |
| 50 | 24 | W6F-24-800-6-50 | 2.85 |
| 100 | 12 | W6F-12-800-6-100 | 3.05 |
| 100 | 24 | W6F-24-800-6-100 | 3.05 |
| 150 | 12 | W6F-12-800-6-150 | 3.25 |
| 150 | 24 | W6F-24-800-6-150 | 3.25 |
| 200 | 12 | W6F-12-800-6-200 | 3.45 |
| 200 | 24 | W6F-24-800-6-200 | 3.45 |
| 250 | 12 | W6F-12-800-6-250 | 3.65 |
| 250 | 24 | W6F-24-800-6-250 | 3.65 |
| 300 | 12 | W6F-12-800-6-300 | 3.85 |
| 300 | 24 | W6F-24-800-6-300 | 3.85 |
| 400 | 12 | W6F-12-800-6-400 | 4.25 |
| 400 | 24 | W6F-24-800-6-400 | 4.25 |
| 500 | 12 | W6F-12-800-6-500 | 4.65 |
| 500 | 24 | W6F-24-800-6-500 | 4.65 |
| 600 | 12 | W6F-12-800-6-600 | 5.05 |
| 600 | 24 | W6F-24-800-6-600 | 5.05 |
| 800 | 12 | W6F-12-800-6-800 | 5.85 |
| 800 | 24 | W6F-24-800-6-800 | 5.85 |
| 1000 | 12 | W6F-12-800-6-1000 | 6.65 |
| 1000 | 24 | W6F-24-800-6-1000 | 6.65 |
Planos

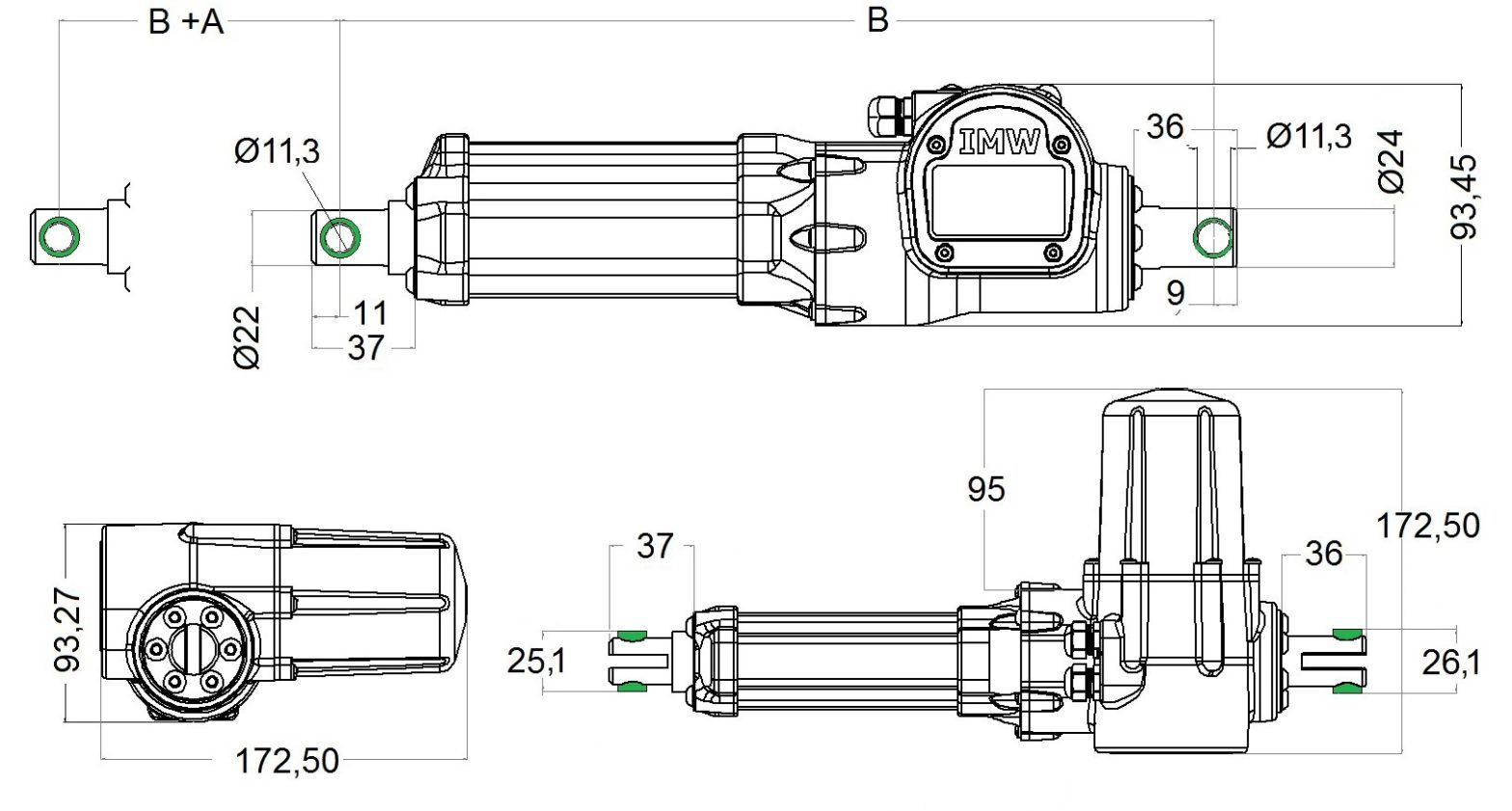

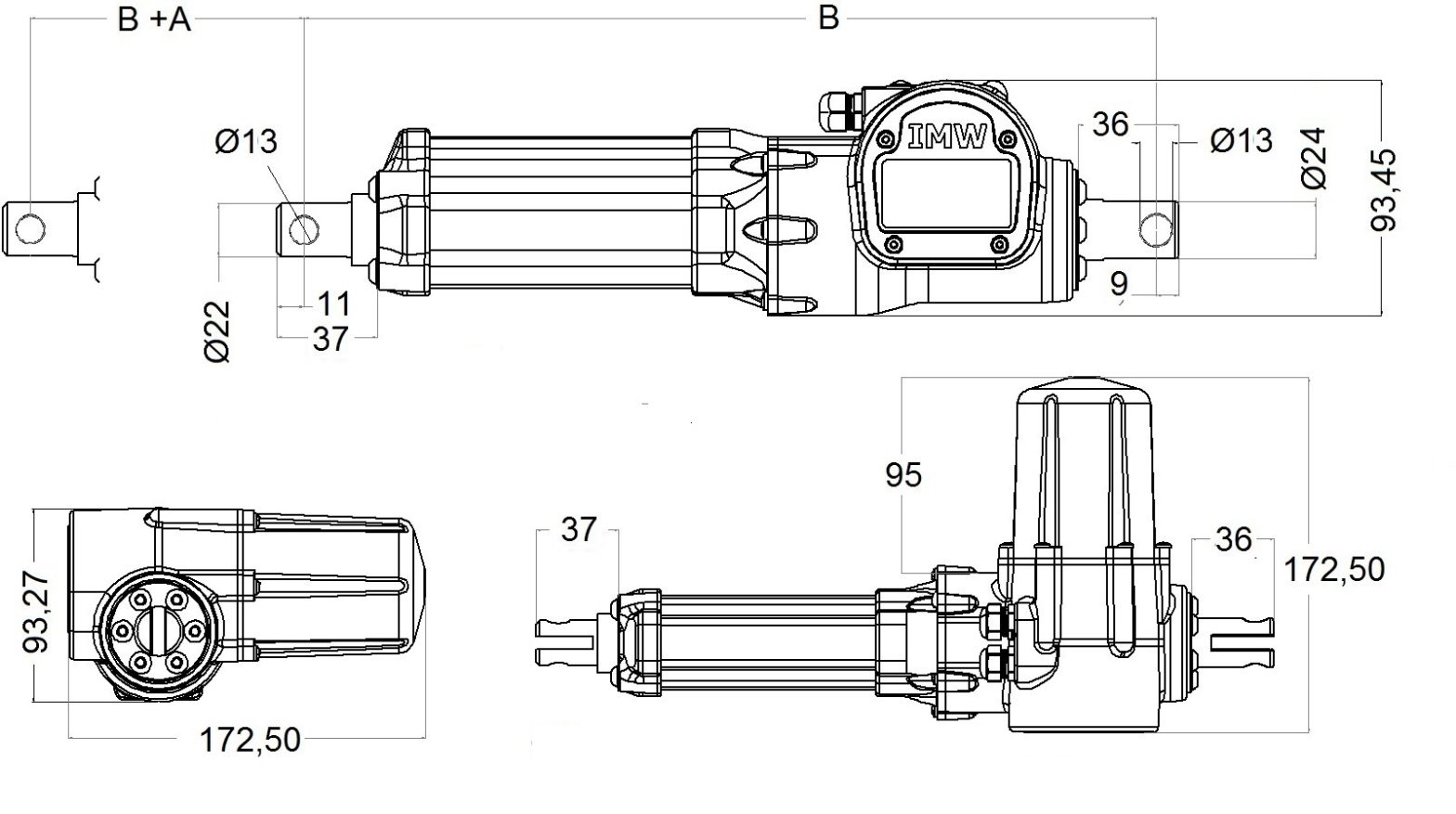

Desenho dimensional do Welact 6F-6FPLCS-6FPLCC-6FH-6EFH-6FRS8-600F-600FS420-600FE420 y 6FM
| Curso do pistão - A (mm) | Atuador Cerrado B (mm) | Atuador Estendido A + B (mm) | Curso do pistão - W6 FM A (mm) |
|---|---|---|---|
| 50 | 277 | 327 | ---- |
| 100 | 327 | 427 | 50 |
| 150 | 377 | 527 | 100 |
| 200 | 427 | 627 | 150 |
| 250 | 477 | 727 | 200 |
| 300 | 527 | 827 | 250 |
| 400 | 627 | 1027 | 350 |
| 500 | 727 | 1227 | 450 |
| 600 | 827 | 1427 | 550 |
| 800 | 1027 | 1827 | 750 |
| 1000 | 1227 | 2227 | 950 |
