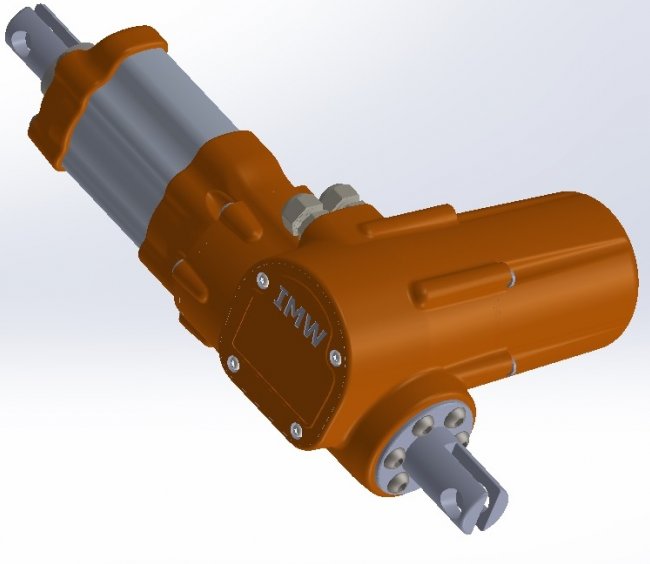

Atuador Welact 6 Linha Hospital-Náutico-Doméstica-Escritório

Essas novas famílias Welact 6FB-Welact 6FHB-Welact 6FMB-Welact 600FB-Welact 6FRSB de atuadores elétricos lineares para uso hospitalar-escritório-em casa-náutico foram

projetadas para atender às necessidades de baixo nível de ruído, grande robustez, tração e compressão (1200 kg), alto nível de proteção contra o meio ambiente IP 68, proteção

contra agentes químicos (hidrocarbonetos, fertilizantes), alta variedade de cursos de até 1000mm. com um ciclo de trabalho de 10% trabalhando a 600kg e 5% trabalhando a 800kg .

Eles podem ser encomendados com finais de curso elétrico W6F, potenciômetro W600F, encoder efecto Hall A e B W6FH, saída Reed SwitchW6FRS, pistão magnético W6FM.

Eles também têm anti-giro na haste e várias configurações eletrônicas e de comunicação. carcaça externa fabricado em plástico de alta resistência, com um design esbelto e robusto,

diâmetro do pistão em aço inoxidável 29mm. Para ajudar na escolha de diferentes famílias, montamos uma nova aba “Monte seu pedido”

Geral

Tensão: Motor de 12/24 VCC com ímãs permanentes.

Curso do pistão: 50-100-150-200-250-300-400-500-600-800-1000 mm

Força de compressão / tração: até 1000 kg em ambas as direções.

Velocidades: 3 e 6 mm / seg.

Pistão de aço inoxidável diámetro de 29mm com ranhura central para melhor adaptação às necessidades.

Proteção contra o meio ambiente: IPX4 e IP 68.

Projeto e Construção: Robusto, Elegante, Confiável e Hermético.

Cor: RAL 7035 cinza.

Opções de componentes eletrônicos: consulte Anexo de lapela para esse fim.

Soquetes externos: aço com proteção de zinco branco.

Nível de som: 44 dB Máximo (sem carga).

Temperatura de trabalho: -5ºC + 70ºC(angulo de fixação)

Toma traseiro em 0 e 90 º

Comprimento do cabo: 2000 mm.

Com abas IP67

Ciclo de trabalho: 10% No prazo, 2 minutos contínuos e 20 minutos parados com 600 kg.

5% No tempo, 1 minuto contínuo e 20 minutos parados com 800 kg.

Recursos

Opções Elétricas e Comunicação:

A - Fim curso elétricofixo nas extremidades, W6FB.

B - Encoder de efeito Hall A e B interno, W6HB.

C-EH W6EHB Corte por pico de corrente.

D - Potenciômetro de 10 Khoms W600B (saída 0-10V).

E-Potenciômetro de 10 Khoms W600B S4-20 (Saída 4-20mA).

F - Potenciômetro de 10 Khoms W600B E4-20 (Entrada 4-20mA).

G - Saída Reed Switch, W6RS8B. (8 pulsos por volta do parafuso principal).

H - Pistão Magnético para Reed Switch Externa, W6MB

Sistemas de Comunicação

I - Saída de 4 a 20 mA

J - Entrada 4-20mAH - Saída 0-10 Volts

K - Comunicação RF.

L - Communicação BT.

M - Comunicação WiFi.

Controles Associados:

Essa vasta gama de famílias Welact 6FB-Welact 6FPLCB-Welact 6HB-Welact 6EHB-Welact 600B-Welac 6RSB

possui vários controles associados de acordo com a necessidade (consulte a seção Controles).

Codificação

Codificação de Atuadores Welact - 6FB - 6FPLCB - 6H B- 6EHB - 6MB - 6RS8B - 600B - 600S420B - 600E420B

Carga Estática para cada Modelo

Cargas Estaticas (Kg)Cargas Dinamicas (Kg)
X18001000
X2300-400300-400
X3225100
X415050

Codificação de acordo com o ângulo de perfuração do parafuso de engate

Parafuso 0º (Padrão)

Codificação de acordo com o ângulo de perfuração do parafuso de engate

Parafuso de 90º

Família

W6 FAMÍLIA

Comprimento do curso (mm)VoltagemRápidoPeso do Equipamento (Kg)
5012W6FB-12-800-6-502.85
5024W6FB-24-800-6-502.85
10012W6FB-12-800-6-1003.05
10024W6FB-24-800-6-1003.05
15012W6FB-12-800-6-1503.25
15024W6FB-24-800-6-1503.25
20012W6FB-12-800-6-2003.45
20024W6FB-24-800-6-2003.45
25012W6FB-12-800-6-2503.65
25024W6FB-24-800-6-2503.65
30012W6FB-12-800-6-3003.85
30024W6FB-24-800-6-3003.85
40012W6FB-12-800-6-4004.25
40024W6FB-24-800-6-4004.25
50012W6FB-12-800-6-5004.65
50024W6FB-24-800-6-5004.65
60012W6FB-12-800-6-6005.05
60024W6FB-24-800-6-6005.05
80012W6FB-12-800-6-8005.85
80024W6FB-24-800-6-8005.85
100012W6FB-12-800-6-10006.65
100024W6FB-24-800-6-10006.65

Planos

Desenho dimensional do Welact 6FB-6FPLCSB-6FPLCCB-6FHB-6EFHB-6FRS8B-600FB-600FS420B-600FE420B

Curso do pistão A (mm)Atuador Fechado B (mm)Atuador Estendido A + B (mm)Curso do pistão W6 FM A(mm)
50277327---
10032742750
150377527100
200427627150
250477727200
300527827250
4006271027350
5007271227450
6008271427550
80010271827750
100012272227950
1200142726271150

Plano sem bucha anti desgaste

Avião com bucha antidesgaste

Conexão Elétrica Welact 6FB-6FEHB

Conexão Eléctrica Welact 6FMB

Conexão Eléctrica Welact 6FPLCB

Conexão Elétrica Welact 6FHB

Conexão Elétrica Welact 600FB

Conexão Welact 600FB com saída de 4 a 20 mA

Conexão Welact 600FB para Box com entrada de 4 a 20 mA

Botões de instalação elétrica e testemunhas de caixa de LED com entrada de 4 a 20 mA

Gráficos

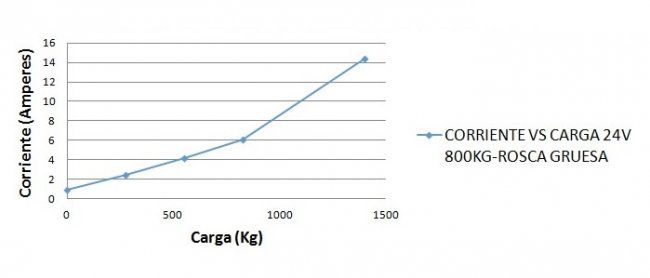

CORRENTE vs. CARGA 24 VCC 800Kg LINHA GROSSA

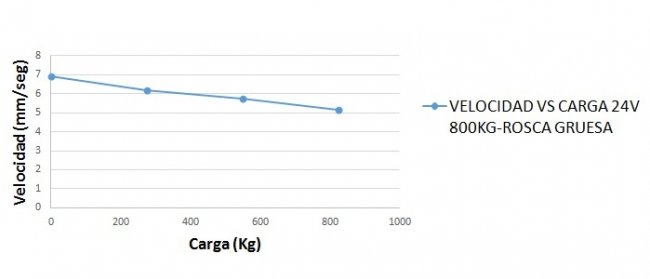

VELOCIDADE vs. CARGA 24 Vdc 800 Kg LINHA GROSSA

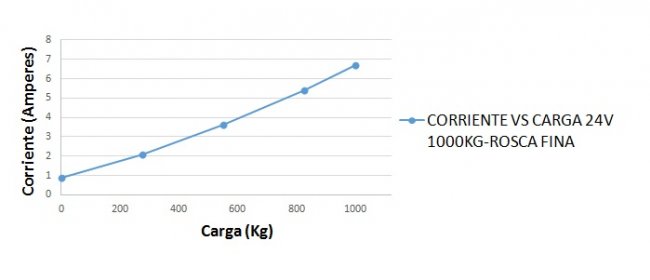

CORRENTE vs. CARGA 24 VCC 1000Kg LINHA FINA

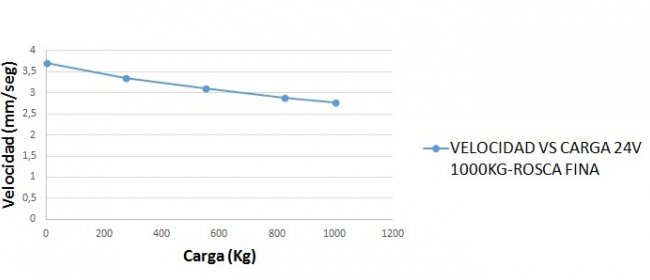

VELOCIDADE vs. CARGA 24Vcc 1000 Kg LINHA FINA

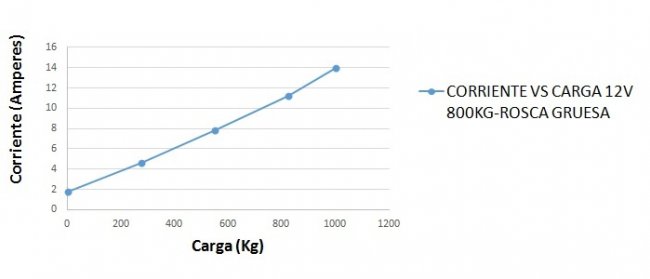

CORRENTE vs. CARGA 12Vcc 800 Kg LINHA GROSSA

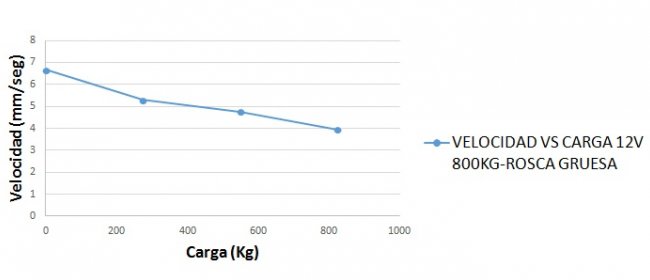

VELOCIDADE vs. CARGA 12Vcc 800 Kg LINHA GROSSA

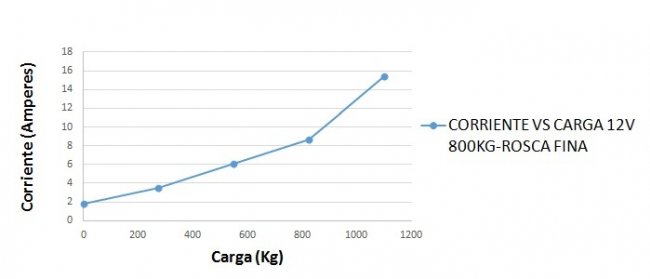

CORRENTE vs. CARGA 12Vcc 800 Kg LINHA FINA

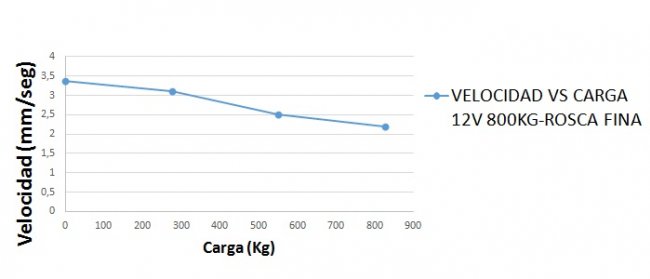

VELOCIDADE vs. CARGA 12Vcc 800 Kg LINHA FINA

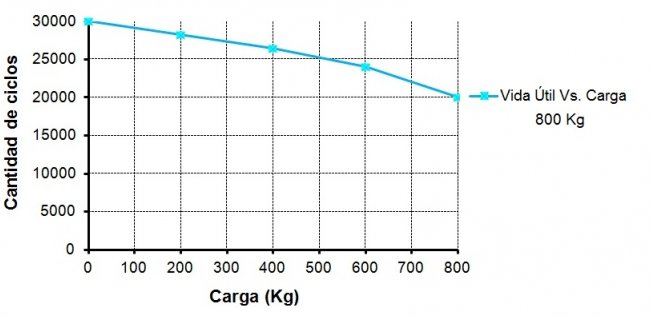

Vida Útil Vs. Carga 800 Kg

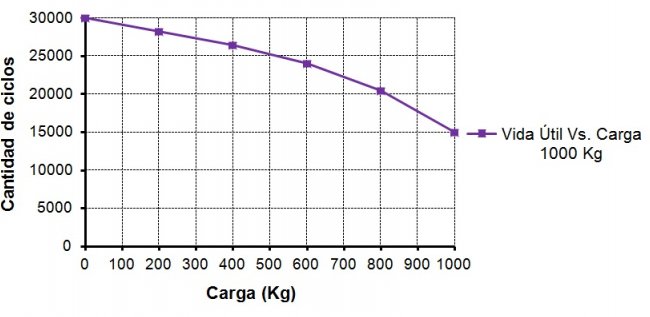

Vida Útil Vs. Carga 1000 Kg
