Atuador Welact B6

A linha mais versátil de atuadores lineares, tanto em ambientes internos quanto externos, e com alta disponibilidade em suas diferentes configurações nos componentes eletrônicos internose externos, oferece amplas opções em seu funcionamento.

Essas novas famílias Welact 6F-Welact 6FPLC-Welact 6H-Welact 6EH-Welact 6M-Welact 600-Welact 6RS de atuadores elétricoslineares para uso agrícola, industrial ou rodoviário foram projetadas para necessidades de baixo ruído, alta resistência e compressão à tração de (1000 kg), alto nível de proteção contra omeio ambiente IP 68, proteção contra agentes químicos (hidrocarbonetos, fertilizantes), alta variedade de cursos desde 50 mm até 1000 mm., Força até 1000 kg. Com um ciclo de trabalhode 10%, eles podem ser encomendados com finais de curso elétrico W6F, com potenciômetro W600, encoderde efeito Hall A e B W6H, saída de Reed Switch W6RS, anti-rotação da haste,pistão magnético W6M, detecção de efeito Hall W6EH. Eles também têm várias configurações eletrônicas. Carcaça exterior construída em plástico de alta resistência.

Geral

Características gerais:

A família Welact WB6 possui, como na linha WB10, a distância entre os centros de captação, bem como a rota.

Tensão: Motor de 12/24 VCC com ímãs permanentes.

Curso do pistão: 50-100-150-200-250-300-400-500-600-800-1000 mm

Força de compressão / tração: até 1000 kg em ambas as direções.

Velocidades: 3 e 6 mm / seg.

Pistão de aço inoxidável com um haste de diámetro de 29 mm com opção de ranhura central para melhor adaptação às necessidades.

Proteção contra o meio ambiente: IPX4 e IP 68.

Desenho e construção: Robusto, elegante e confiável.

Cor: preto RAL 9005 ..

Opções de componentes eletrônicos: consulte anexo  para esse fim.

Soquetes externos: aço com proteção de zinco branco.

Nível de som: 44 dB Máximo (sem carga).

Temperatura de trabalho: -5ºC-45ºC

Saída traseira a 0 e 90º

Comprimento do cabo: 400 mm.

Ciclo de trabalho: 10% , 2 minutos contínuos e 20 minutos parados na carga máxima.

Caixa de embalagem Medida: Comprimento: 590mm, Largura: 170mm, Altura: 95mm.

Recursos

Opções elétricas e de comunicação:

A - Final de curso eletrico nas extremidades fixas, W6F.

B - Codificador do efeito Hall A e B interno, W6H.

C - EH cortado por picos de corrente W6EH.

D - Potenciômetro de 10 Khoms W600 (saída 0-10V).

E - Potenciômetro 10 Khoms W600 S4-20 (Saída 4-20mA).

F - Potenciômetro de 10 Khoms W600 E4-20 (Entrada 4-20mA).

G - Saida de Reed Switch, W6RS8. (8 pulsos por volta do parafuso principal).

H - Pistão Magnético para Chave Reed Externa, W6M

Sistemas de Comunicação:

I - Saída de 4 a 20 mA

J - Entrada 4-20mA

K - Saída 0-10 Volts

L - Comunicação-RF.

M - Comunicação BT.

N - Comunicação-WiFi.

Controles Asociados:

Essa ampla gama de famílias Welact 6F-Welact 6FPLC-Welact 6H-Welact 6EH-Welact 600-Welac 6RS possui vários controles associados de acordo com a necessidade (consulte a seção Controles).

Codificação

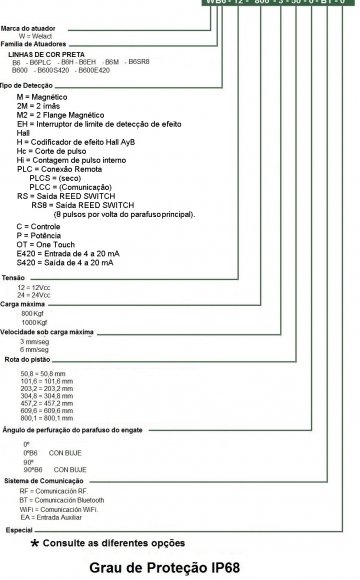

Codificação de atuadores Welact - B6F - B6FPLC - B6FH - B6FEH - B6FM - B6FRS8 - B600F - B600FS420 - B600FE420

Codificação de acordo com o ângulo de perfuração do parafuso de engate

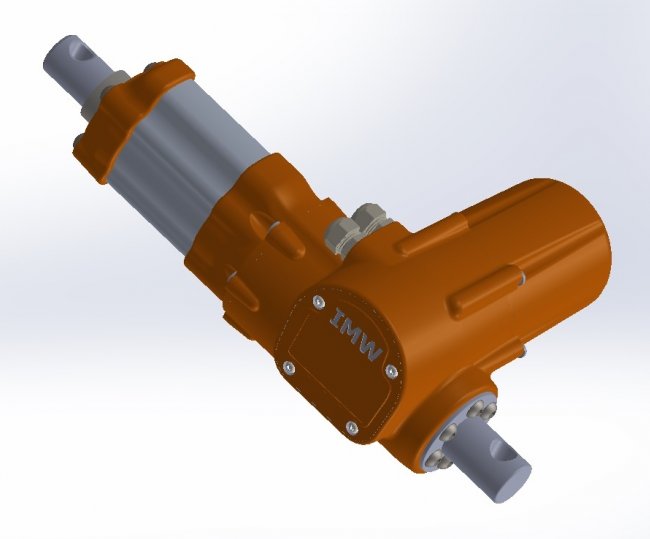

Parafuso 0º (Padrão)

Codificação de acordo com o ângulo de perfuração do parafuso de engate

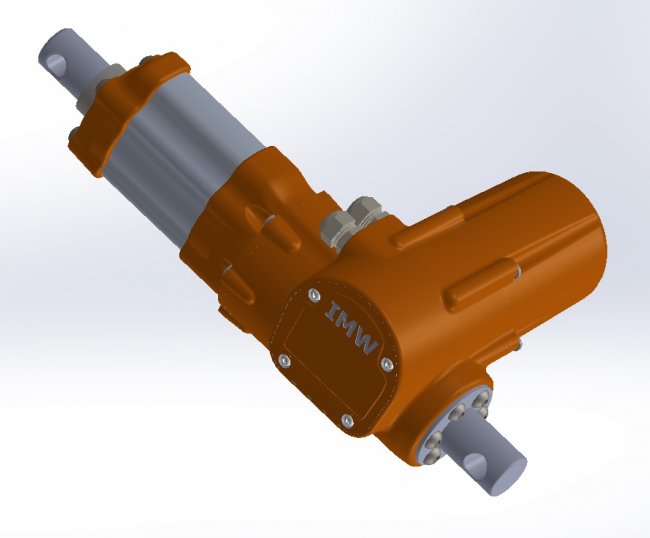

Parafuso de 90º

Planos

Plano Dimensional do Welact B10 e Welact B10H

PulgA (mm)B (mm)
250,8251,4
4101,6302,2
8203,2403,8
12304,8505,4
18457,2657,8
24609,6810,2
31,5800,11000,7

Plano sem bucha anti desgaste

Avião com bucha antidesgaste

Conexão Elétrica Welact B6F-B6FEH

Conexão Eléctrica Welact 6FM

Conexão Eléctrica Welact B6FPLC

Conexão Elétrica Welact B6FH

Conexão Eléctrica Welact B600F

Conexão Welact B600F com saída de 4 a 20 mA

Conexão Welact B600F para Box com entrada de 4 a 20 mA

Conexão Welact B600F para Box com entrada de 4 a 20 mA

Gráficos

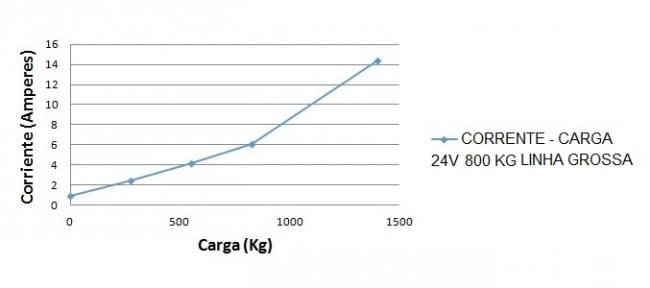

CORRENTE CONTRA CARGA 24 VCC 800Kg LINHA GROSSA

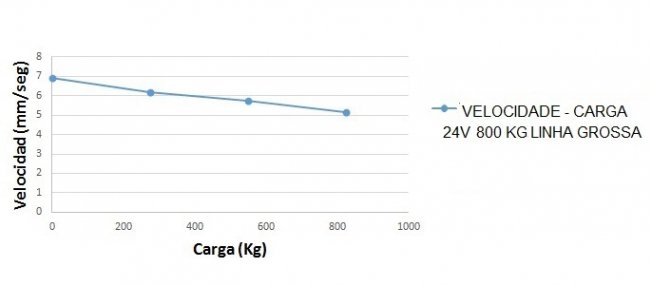

VELOCIDADE VS CARGA 24 Vdc 800 Kg LINHA GROSSA

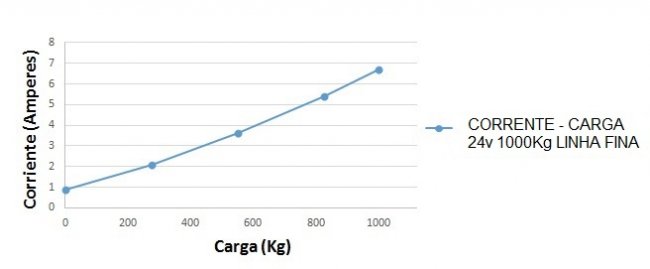

CORRENTE CONTRA CARGA 24 VCC 1000Kg LINHA FINA

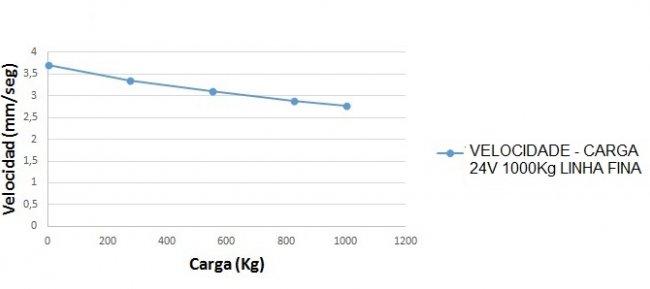

VELOCIDADE VS CARGA 24Vcc 1000 Kg LINHA FINA

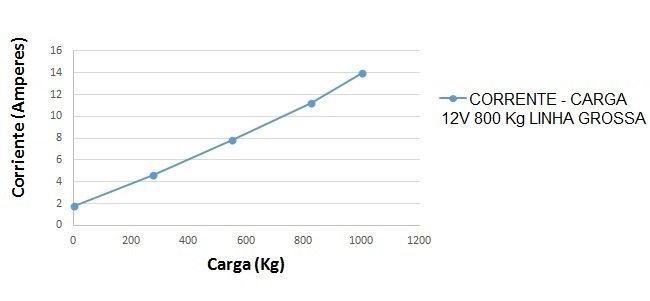

CORRENTE CONTRA CARGA 12Vcc 800 Kg LINHA GROSSA

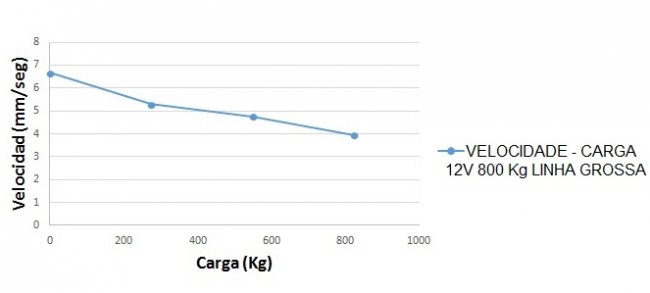

VELOCIDADE VS CARGA 12Vcc 800 Kg LINHA GROSSA

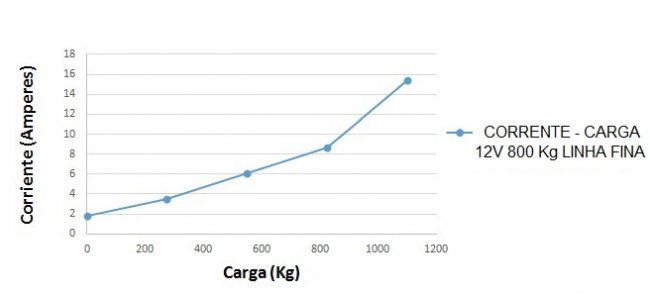

CORRENTE CONTRA CARGA 12Vcc 800 Kg LINHA FINA

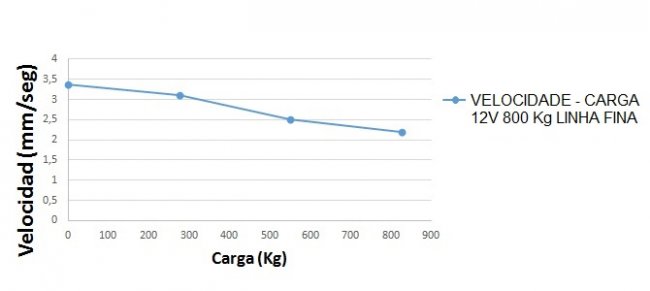

VELOCIDADE VS CARGA 12Vcc 800 Kg LINHA FINA

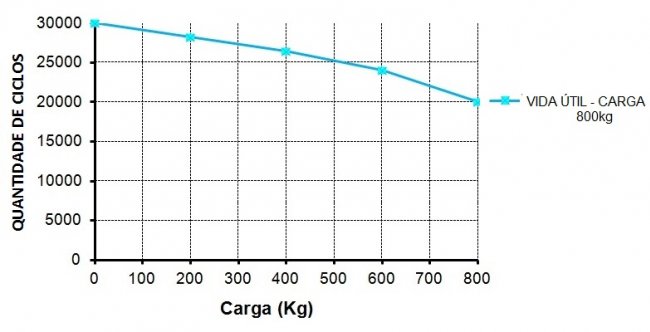

Vida útil versus carga 800 kg

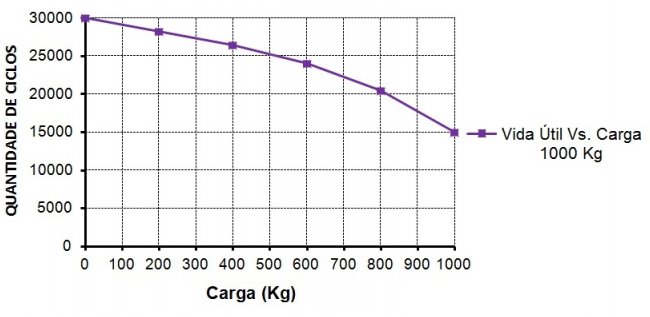

Vida útil versus carga 1000 kg

Descargas

WELACT 2 - 2" IGS-STEP-SOLID

WELECT-B6-2.

WELACT 2 - 4" IGS-STEP-SOLID

WELECT-B6-4.

WELACT 2 - 8" IGS-STEP-SOLID

WELECT-B6-8.

WELACT 2 - 12" IGS-STEP-SOLID

WELECT-B6-12.

WELACT 2 - 18" IGS-STEP-SOLID

WELECT-B6-18.

WELACT 2 - 24" IGS-STEP-SOLID

WELECT-B6-24.

WELACT 2 - 31.5" IGS-STEP-SOLID

WELECT-B6-315.
