Welact 6 Rotativo – Linha de Plástico

Esses atuadores estão disponíveis em 12 e 24 volts.

Desde 50 a 1000 RPM.

Cupla até 120 kgcm.

Família W6H com retroalimentação eletronica de posição com encoder de efeito Hall A e B

Família WR6EH com detecção de fim de curso por Efeito Hall.

Geral

Funcionamento: Esses atuadores podem operar nos dois sentidos de rotação, com diferentes buchas, para usos

intermitentes.

Eles têm a possibilidade de retroalimentação eletrônica digital com um encoder de efeito Hall A e B.

Com a família WR6EH, você pode detectar o fim de curso eletrico pelo efeito Hall.

Aplicações:      1) Rotação de eixos em máquinas agrícolas e várias máquinas.

                       2) controle de válvula borboleta

                       3) Abertura e fechamento de comportas.

                       4) Ajuste de posição de dosificadores.

Recursos

Características:

1) Disponível em 12 e 24 VCC

2) Proteção interna da embreagem contra sobrecargas.

3) Família WR6H com feedback eletrônico

4) Dois diâmetros do eixo de saída.

5) Protegido contra o clima.

6) Fácil de instalar.

Especificações Gerais:

Tensão: Motor de 12/24 VCC com ímãs permanentes.

Proteção contra o meio ambiente: IPX4 e IP 68.

Design e Construção: Robusto, Elegante e Confiável.

Cor: Preto RAL 9005.

Opções de componentes eletrônicos: consulte Anexo de lapela para esse fim.

Soquetes externos: aço com proteção de zinco branco.

Nível de som: 44 dB Máximo (sem carga).

Temperatura de trabalho: -5ºC-45ºC

0º 90º (angulo para fixação) Toma traseiro

Comprimento do cabo: 400 mm.

Ciclo de trabalho: 10% No prazo, 2 minutos contínuos e 20 minutos parados na carga máxima.

Caixa de embalagem Medida: Comprimento: 590mm, Largura: 170mm, Altura: 95mm.

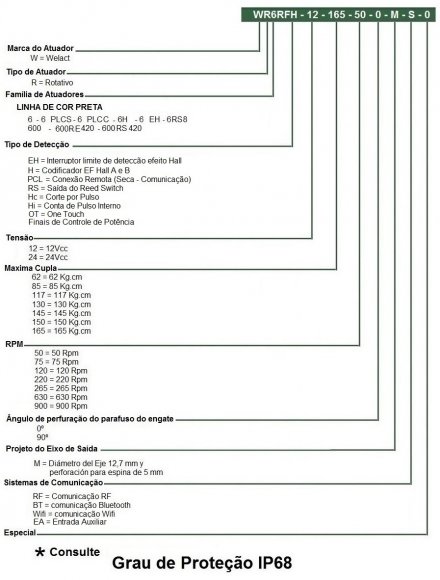

Codificação

Codificação de acordo com o ângulo de perfuração do pino do engate

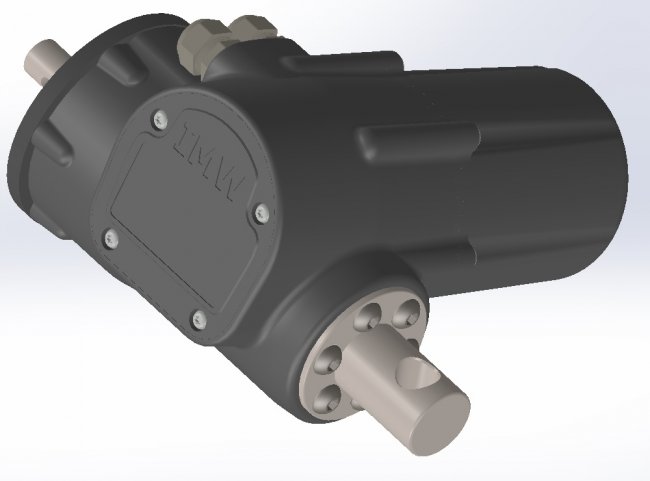

Angulo para Fixação Toma Traseiro 0º (Padrão)

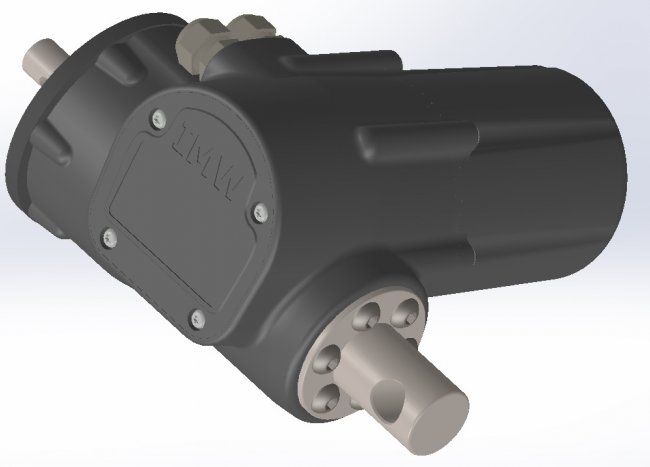

Angulo para Fixação Toma Traseiro 90º

Família

W6 ROT

Cupla (Kg cm)TensãoRPMFAMILIAPeso do Equipamento (Kg)
1201220WR6-12-120-20-0-M-S-01,756
1202420WR6-24-120-20-0-M-S-01,756

Planos

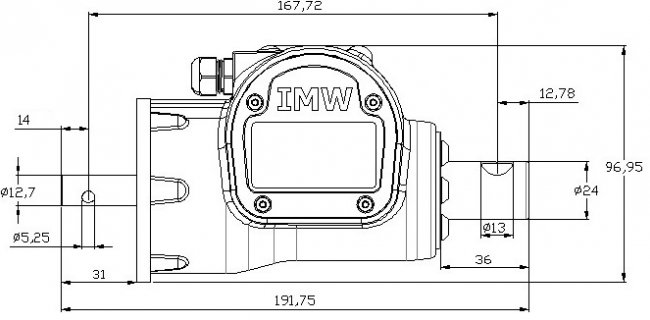

Desenho dimensional do WelactRot 6 e WelactRot 600

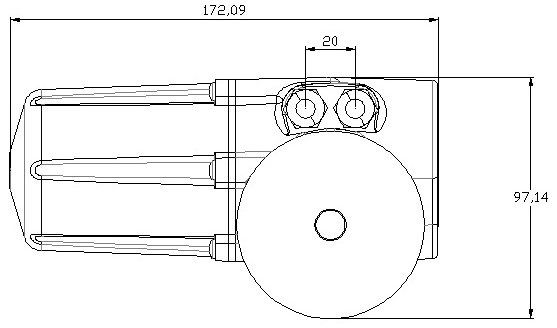

Desenho dimensional do WelactRot 6 e WelactRot 600

Gráficos

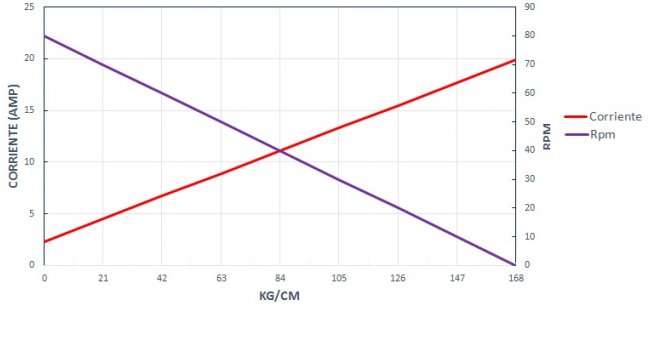

Cupla - RPM - Corrente - WR6
